उत्पाद विवरण:
|
| प्रकार: | 4 तार प्रतिरोधी स्पर्श पैनल | वायर: | 4तार |
|---|---|---|---|
| सहनशीलता: | >35 मिलियन स्पर्श | स्पर्श बिंदु: | 1 स्पर्श बिंदु |
| प्रकाश संचरण: | 82% | वोल्टेज आपूर्ति: | DC5V |
| प्रतिक्रिया: | <15ms | स्वनिर्धारित: | सहायता |
| हाई लाइट: | 4 तार प्रतिरोधी टच स्क्रीन पैनल,7 इंच प्रतिरोधी टच स्क्रीन,औद्योगिक प्रतिरोधी टच स्क्रीन पैनल |
||
4-तार प्रतिरोधक प्रतिरोधक तकनीक की सबसे बुनियादी संवेदन विधि है।
ऊपर और नीचे पारदर्शी प्रवाहकीय चादरें जिनमें एक समान प्रतिरोध मान होता है, एक दूसरे के साथ एक अंतर के साथ सामना कर रहे हैं।जब शीर्ष शीट को छुआ जाता है, तो शीर्ष शीट का स्पर्श बिंदु उत्पन्न होता है, और नीचे की शीट से संपर्क करें।संपर्क बिंदु आयोजित किया जाता है, और इसके स्थान को महसूस किया जाता है।
एनालॉग 4-इरे प्रतिरोधी तकनीक की विशेषता के रूप में, एक शीट में लंबवत दिशा के लिए इलेक्ट्रोड होते हैं जबकि दूसरी शीट में क्षैतिज दिशा के लिए इलेक्ट्रोड होते हैं।एक स्पर्श बिंदु का वोल्टेज दूसरी शीट द्वारा मापा जाता है।इस तरह, X और Y दिशाओं में स्पर्श बिंदु का पता लगाया जाता है।
प्रतिरोधक टच स्क्रीन कैसे काम करती है?
सरल शब्दों में, एक प्रतिरोधक टच स्क्रीन एक स्पर्श-संवेदनशील कंप्यूटर डिस्प्ले है जो दबाव डालकर प्रतिक्रिया करता है। जब टचस्क्रीन की सतह पर संपर्क किया जाता है, तो इन दो शीटों को एक साथ दबाया जाता है।प्रत्येक शीट में क्षैतिज और लंबवत रेखाएं होती हैं जो स्पर्श के सटीक स्थान को दर्ज करती हैं।
क्या 4-तार और 5-तार प्रौद्योगिकियों के बीच संरचनात्मक अंतर है?
एनालॉग 4-वायर प्रतिरोधक तकनीक की तरह ही, एक एनालॉग 5-वायर रेसिस्टिव सेंसर में ऊपर और नीचे की चादरें होती हैं जो बीच में अंतराल के साथ एक-दूसरे का सामना कर रही होती हैं।एनालॉग 4-वायर प्रतिरोधक तकनीक के विपरीत, एनालॉग 5-वायर तकनीक में इलेक्ट्रोड को निचली शीट के चार कोनों पर रखा जाता है।संवेदन प्रक्रिया नीचे दी गई है
मुख्य विशेषता
उत्पाद की विशिष्टता
| 4 तार प्रतिरोधी टच पैनल विशिष्टता: | |
| सामान्य आकार | 5.7 इंच से 22 इंच |
| में सही बैठता है | पैनल डिस्प्ले डिवाइस |
| यांत्रिक | |
| इनपुट विधि | उंगली या दस्ताने वाला हाथ (रबर, कपड़ा या चमड़ा) |
| सक्रिय बल | स्टाइलस या फिंगर या समान <45g~110g |
| गेंद प्रभाव | ø13.0।स्टील बॉल/9 जी, ऊंचाई = 30 सेमी, 1 बार, कोई नुकसान नहीं [केंद्र क्षेत्र पर प्रभाव] |
| सहनशीलता | >35 मिलियन स्पर्श |
| स्थितीय सटीकता | <1.5% |
| ऑप्टिकल | |
| प्रकाश संचरण | 82% |
| साफ सतह | <3% |
| विरोधी चकाचौंध सतह | <4% |
| न्यूटन विरोधी | <10% |
| भाष्य | एएसटीएम डी 2457 . के साथ एक कठोर-लेपित सामने की सतह पर 90 ± 20 चमक इकाइयों का परीक्षण किया गया |
| विद्युतीय | |
| वोल्टेज आपूर्ति | DC5V |
| सर्किट प्रतिरोध | एक्स: 20 ~ 25Ω0, वाई: 20 ~ 250Ω |
| रैखिकता | एक्स<1.5%, वाई<1.5% |
| प्रतिक्रिया | <15ms |
| इन्सुलेशन | > 20 एमΩ / 25 वी (डीसी) |
| धैर्य | DC50V/60sec पर कोई अभिनय क्षति नहीं। |
| संकल्प | 4096 x 4096 . के नियंत्रक संकल्प के आधार पर |
| पर्यावरण | |
| प्रचालन तापमान | -10 डिग्री सेल्सियस ~ +60 डिग्री सेल्सियस |
| ऑपरेशन आर्द्रता | 20% आरएच ~ 85% आरएच, कोई संघनक नहीं |
| भंडारण तापमान | -40°C ~ +80°C |
| भंडारण आर्द्रता | 10% आरएच ~ 90% आरएच, कोई संघनन नहीं |
| जलरोधक | सक्रिय क्षेत्र पर लागू बहते पानी से क्षतिग्रस्त नहीं |
| विश्वसनीयता | |
| ऊष्मा चक्र | 70 डिग्री सेल्सियस / 240 बजे |
| शीत चक्र | -40 डिग्री सेल्सियस / 240 बजे |
| थर्मल साइकिल | -40°C ~7°0C [60 मिनट/चक्र] *10 चक्र |
| ऑपरेशनग सिस्टम | |
| संचालन व्यवस्था | लिनक्स/डॉस/विंडोज एमई/95/98/एनटी4.0/एक्सपी/2000/7/मैक ओएस |
| गारंटी | |
| टच स्क्रीन 1 साल | |
| स्पर्श नियंत्रक 1 वर्ष | |

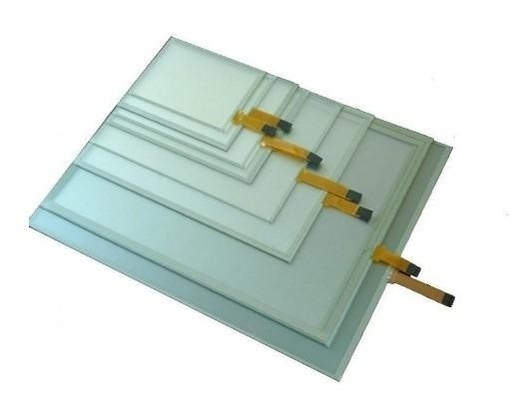

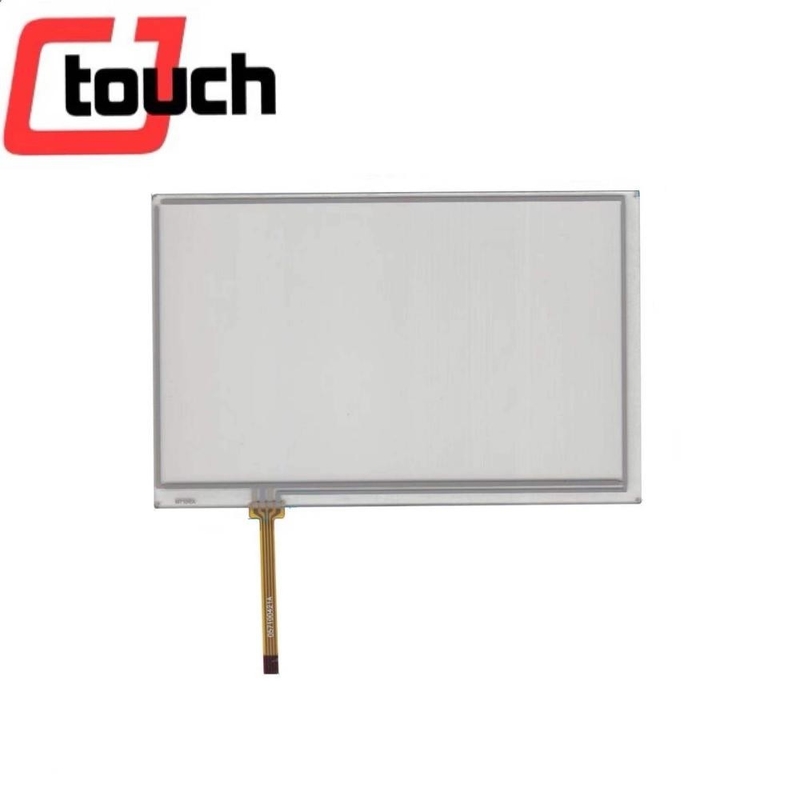

उत्पाद की तस्वीर
तकनीकी चित्रकारी
