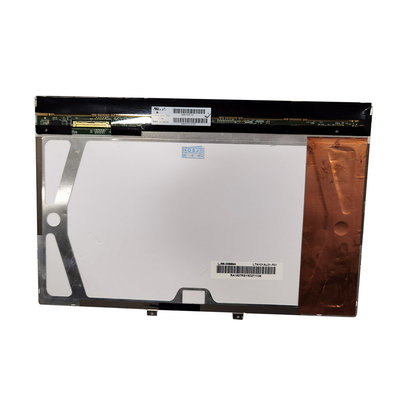

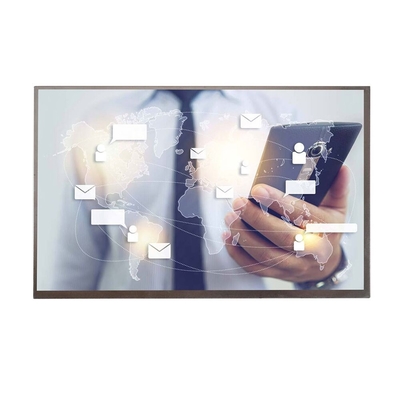

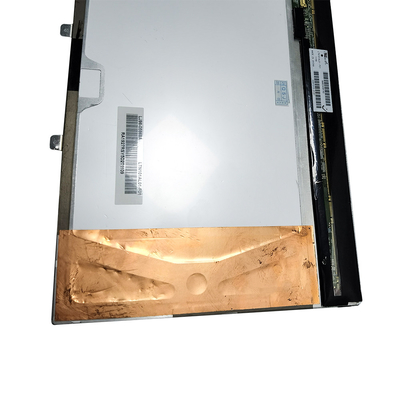

उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | टीएफटी एलसीडी पैनल | प्रदर्शन का आकार: | 10.1 इंच |
|---|---|---|---|
| देखने का कोण (v/h): | 80/80/80/80 (टाइप) (सीआर≥10) | अंतर: | 500: 1 (टाइप।) |
| ल्यूमिनेंस (सीडी / एम 2): | 400 (टाइप।) | नाममात्र इनपुट वोल्टेज VDD: | नाममात्र इनपुट वोल्टेज VDD |
| भंडारण आरएच:: | -20 ~ 60 डिग्री सेल्सियस | ऑपरेटिंग आरएच:: | 0 ~ 50 डिग्री सेल्सियस |
| प्रतिक्रिया समय (बढ़ती / गिरती): | 30 (टाइप।) (ट्र + टीडी) एमएस | ||
| हाई लाइट: | 1280x800 टीएफटी एलसीडी पैनल,मेडिकल टीएफटी एलसीडी पैनल,10.1 ''एलवीडीएस डिस्प्ले पैनल |
||
सामान्य विवरण
CJLTN101AL01 एक रंग सक्रिय मैट्रिक्स TFT (थिन फिल्म ट्रांजिस्टर) लिक्विड क्रिस्टल डिस्प्ले है
(एलसीडी) जो स्विचिंग उपकरणों के रूप में अनाकार सिलिकॉन टीएफटी का उपयोग करता है।
यह मॉडल एक TFT LCD पैनल, एक ड्राइवर सर्किट और एक बैकलाइट यूनिट से बना है।
10.1" के रिज़ॉल्यूशन में 1280 x 800 पिक्सेल होते हैं और यह 16,777,216 रंगों तक प्रदर्शित हो सकता है।
6 बजे की दिशा इष्टतम देखने का कोण है।
अनुप्रयोग
• नोटबुक पीसी
• यदि इस उत्पाद का उपयोग पीसी अनुप्रयोग के लिए नहीं है, लेकिन दूसरों के लिए है, तो कृपया एसईसी से संपर्क करें
सामान्य सूचना सुविधाएँ
• उच्च विपरीत अनुपात
• WXGA (1280 x 800 पिक्सल) रिज़ॉल्यूशन
• कम बिजली की खपत
• तेजी से जवाब
• डीई (डेटा सक्षम) केवल मोड
• 3.3V LVDS इंटरफ़ेस
• हरा उत्पाद (RoHS अनुरूप)
अनुप्रयोग
• नोटबुक पीसी
• यदि इस उत्पाद का उपयोग पीसी अनुप्रयोग के लिए नहीं है, लेकिन दूसरों के लिए है, तो कृपया एसईसी से संपर्क करें
सामान्य जानकारी
|
मद |
विनिर्देश |
इकाई |
ध्यान दें |
|
प्रदर्शन क्षेत्र |
216.96 (एच) x 135.60 (वी) (10.1 (विकर्ण) |
मिमी |
|
|
चालक तत्व |
ए-सी टीएफटी सक्रिय मैट्रिक्स |
|
|
|
रंग प्रदर्शित करें |
16,777,216 |
रंग की |
6 बिट + एफआरसी |
|
पिक्सेल की संख्या |
1280x 800 |
पिक्सेल |
|
|
पिक्सेल व्यवस्था |
आरजीबी लंबवत पट्टी |
|
|
|
पिक्सेल पिच |
0.1695 (एच) x 0.1695 (वी) |
मिमी |
प्रकार |
|
प्रदर्शन प्रणाली |
आम तौर पर काला, पीएलएस मोड |
|
|
|
सतह का उपचार |
चमक |
|
|
पर्यावरण पूर्ण रेटिंग
|
मद |
प्रतीक |
न्यूनतम। |
मैक्स। |
इकाई |
ध्यान दें |
|
भंडारण समशीतोष्ण |
टीएसटीजी |
-20 |
60 |
सी |
-1 |
|
समशीतोष्ण समशीतोष्ण (कांच की सतह का तापमान) |
TOPR |
0 |
50 |
सी |
-1 |
|
शॉक (गैर-ऑपरेटिंग) |
स्नोपी |
|
240 |
जी |
(2),(4) |
|
कंपन (गैर-ऑपरेटिंग) |
वोनोपी |
|
2.41 |
जी |
(3),(4) |
बैक-लाइट यूनिट
|
मद |
प्रतीक |
न्यूनतम। |
टाइप करें। |
मैक्स। |
इकाई |
ध्यान दें |
|
एलईडी फॉरवर्ड करंट |
अगर |
|
23 |
|
एमए |
|
|
एलईडी फॉरवर्ड वोल्टेज |
वीएफ |
2.8 |
2.9 |
3 |
वी |
|
|
एलईडी ऐरे वोल्टेज |
वीपी |
|
17.4 |
|
वी |
वीएफएक्स 6LEDs |
|
बिजली की खपत |
पी |
|
2.4 |
2.5 |
वू |
IFXVFX 36LEDs |
|
पेरटिंग लाइफ टाइमOI |
मानव संसाधन |
10000 |
|
|
घंटा |
-1 |
एलवीडीएस एसी विशेषता
|
मंदिर |
प्रतीक |
मिन। |
Tye |
मा入 |
एन 1 |
|
|
|
एलवीडीएस इनपुट घड़ी आवृत्ति |
FcuK_ LVDs |
20 |
|
पी0 |
टी टीसी |
|
|
|
रिन तिरछा मार्जिन |
pOMHz Fcuy Lvos265MHz |
आरएसकेएम |
400 |
|
*… |
|
8 |
|
65MHzFcuy लॉस220MHz |
-o00 |
|
ओ… |
|
8 |
||
|
SSCG के दौरान LVDS इनपुट घड़ी की आवृत्ति को संशोधित करना |
एफसीएलके_एमओडी |
|
|
… |
मैं |
|
|
|
SSCG के दौरान LVDS इनपुट क्लॉक का अधिकतम विचलन |
FcLK_DEv |
|
|
- |
सी |
|
|
चित्रकारी
विवरण
टीएफटी एलसीडी मॉड्यूल
