उत्पाद विवरण:
|
| देखने का दृष्टिकोण: | 89/89/89/89 (टाइप।) (सीआर≥10) | आकार: | 18.5 इंच |
|---|---|---|---|
| प्रतिक्रिया समय: | 9 (टाइप।) (जी से जी) एमएस | अंतर: | 3000:1 (टाइप।) |
| इंटरफ़ेस प्रकार: | 30 पिन एलवीडीएस (1 सीएच, 8-बिट) | वोल्टेज आपूर्ति: | 5.0V (टाइप।) |
| हाई लाइट: | 30 पिन आईपीएस एलसीडी पैनल,एलवीडीएस आईपीएस एलसीडी पैनल,1366 * 768 आईपीएस एलसीडी स्क्रीन |
||
अवलोकन

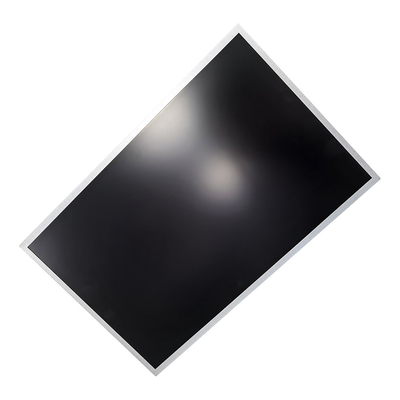

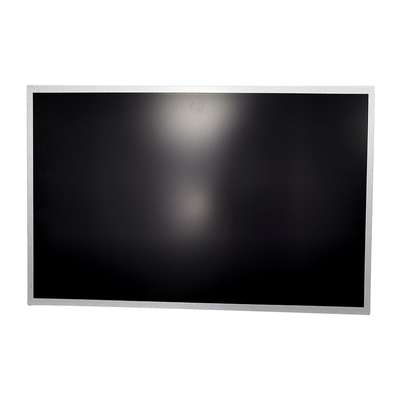

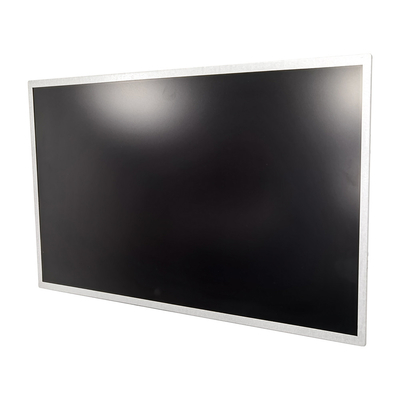

CJV185BJ1-LE1 एक 18.5 ”TFT लिक्विड क्रिस्टल डिस्प्ले मॉड्यूल है जिसमें WLED बैकलाइट यूनिट और 30 पिन 1ch-LVDS है
इंटरफेस।यह मॉड्यूल 1366 x 768 एचडीटीवी प्रारूप का समर्थन करता है और 16.7M (8 बिट) रंगों तक प्रदर्शित कर सकता है।
बैकलाइट के लिए कनवर्टर मॉड्यूल नहीं बनाया गया है।
विशेषताएं
?उच्च चमक (250 निट्स)
?उच्च विपरीत अनुपात (3000? 1)
?तेजी से प्रतिक्रिया समय (ग्रे से ग्रे औसत 9.0 एमएस)
?उच्च रंग संतृप्ति (एनटीएससी 72%)
?एचडीटीवी (1366 x 768 पिक्सल) रिज़ॉल्यूशन, सही एचडीटीवी प्रारूप
?DE (डेटा सक्षम) केवल मोड
?LVDS (लो वोल्टेज डिफरेंशियल सिग्नलिंग) इंटरफ़ेस
?60 हर्ट्ज फ्रेम दर के लिए अनुकूलित प्रतिक्रिया समय
?अल्ट्रा वाइड व्यूइंग एंगल: सुपर एमवीए टेक्नोलॉजी
?आरओएचएस अनुकूल।
सामान्य विवरण
|
मद |
विनिर्देश |
इकाई |
|
सक्रिय क्षेत्र |
409.8 (एच) x 230.4 (वी) |
मिमी |
|
बेज़ल ओपनिंग एरिया |
413.4 (एच) x 234.0 (वी) |
मिमी |
|
चालक तत्व |
ए-सी टीएफटी सक्रिय मैट्रिक्स |
|
|
पिक्सेल संख्या |
1366x आरजीबीएक्स 768 |
पिक्सेल |
|
पिक्सेल पिच (उप पिक्सेल) |
0.1 (एच) एक्स 0.3 (वी) |
मिमी |
|
पिक्सेल व्यवस्था |
आरजीबी लंबवत पट्टी |
|
|
बिजली की खपत |
14.89W (अधिकतम) [सेल 4.89W (अधिकतम) + BLU 10.00W (कुल्हाड़ी।) |
वाट |
|
रंग प्रदर्शित करें |
16.7M |
रंग |
|
प्रदर्शन ऑपरेशन मोड |
ट्रांसमिसिव मोड / सामान्य रूप से काला |
|
|
सतह का उपचार |
एंटी-ग्लेयर कोटिंग (धुंध 1.0%), हार्ड कोटिंग (3H) |
यांत्रिक निर्दिष्टीकरण
| मद | न्यूनतम। | टाइप करें। | मैक्स। | इकाई | |
| मॉड्यूल आकार | क्षैतिज (एच) | 429.87 | 430.37 | 430.87 | मिमी |
| लंबवत (वी) | 254.1 | 254.6 | 255.1 | मिमी | |
| गहराई (डी) | 9.5 | 10.5 | 11.5 | मिमी | |
| वज़न | 1170 | 1230 | 1290 | जी | |
पर्यावरण की पूर्ण रेटिंग
| मद | प्रतीक | मूल्य | इकाई | |
| न्यूनतम। | मैक्स। | |||
| भंडारण तापमान | टीएसटी | -20 | 60 | सी |
| परिवेश का तापमान | ऊपर | 0 | 50 | पीसी |
| शॉक (नॉन-ऑपरेटिंग) | SNOP | 50 | जी | |
| कंपन (गैर-ऑपरेटिंग) | वीएनओपी | 1 | जी | |
नोट (1) तापमान और सापेक्षिक आर्द्रता रेंज नीचे दिए गए चित्र में दिखाई गई है।
(ए) 90% आरएच मैक्स।(ता ? 40 C).
(बी) गीले-बल्ब का तापमान 39 C मैक्स होना चाहिए।(ता> 40 C)।
(सी) कोई संक्षेपण नहीं।
नोट (2) अधिकतम ऑपरेटिंग तापमान परीक्षण की स्थिति पर आधारित है कि सतह का तापमान
तापमान नियंत्रित कक्ष में अकेले एलसीडी मॉड्यूल के साथ प्रदर्शन क्षेत्र 65 C से कम या उसके बराबर है।
सतह के तापमान को रोकने के लिए अंतिम उत्पाद डिजाइन में थर्मल प्रबंधन पर विचार किया जाना चाहिए
प्रदर्शन क्षेत्र 65 C से अधिक होने से।ऑपरेटिंग तापमान की सीमा के मामले में घट सकती है
अंतिम उत्पाद डिजाइन में अनुचित थर्मल प्रबंधन।
नोट (3) 11 एमएस, आधा साइन लहर, ± एक्स, ± वाई, ± जेड के लिए 1 बार।
नोट (4) 10 ~ 200 हर्ट्ज, 30 मिनट, प्रत्येक एक्स, वाई, जेड 1 बार।
नोट (5) कंपन और झटके का परीक्षण करते समय, मॉड्यूल को पकड़ने में स्थिरता इतनी कठोर और कठोर होनी चाहिए कि
मॉड्यूल फिक्स्चर द्वारा मुड़ या मुड़ा हुआ नहीं होगा।
मापन सेटअप:
एलसीडी मॉड्यूल को अचानक से बचने के लिए दिए गए तापमान पर 1 घंटे के लिए स्थिर किया जाना चाहिए
माप के दौरान तापमान में परिवर्तन।चमक को स्थिर करने के लिए, माप
बिना हवा वाले कमरे में 1 घंटे के लिए बैकलाइट जलाने के बाद निष्पादित किया जाना चाहिए।
विवरण
पैकेजिंग
