उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | टीएफटी एलसीडी पैनल | आकार: | 15.6'' |
|---|---|---|---|
| सक्रिय क्षेत्र: | 344.16 (एच) × 173.95 (वी) | पिक्सेल पिच: | 0.17925 (एच) x 0.17925 (वी) |
| पिक्सेल व्यवस्था: | आरजीबी कार्यक्षेत्र पट्टी | रंग प्रदर्शित करें: | 16.7M |
| प्रदर्शन प्रणाली: | आम तौर पर काला | ||
| हाई लाइट: | पतली फिल्म टीएफटी एलसीडी मॉड्यूल,टीएफटी एलसीडी मॉड्यूल 15.6 इंच 1920x1080,300 एनआईटी टीएफटी डिस्प्ले मॉड्यूल |
||
सामान्य विवरण

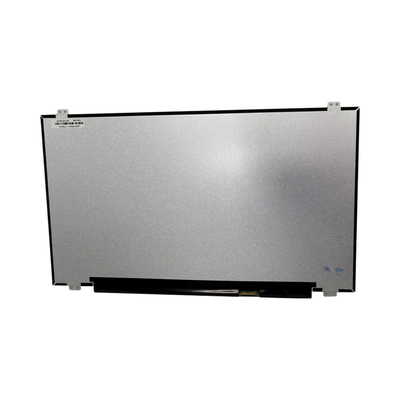

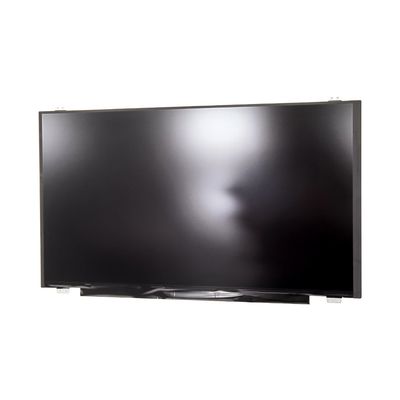

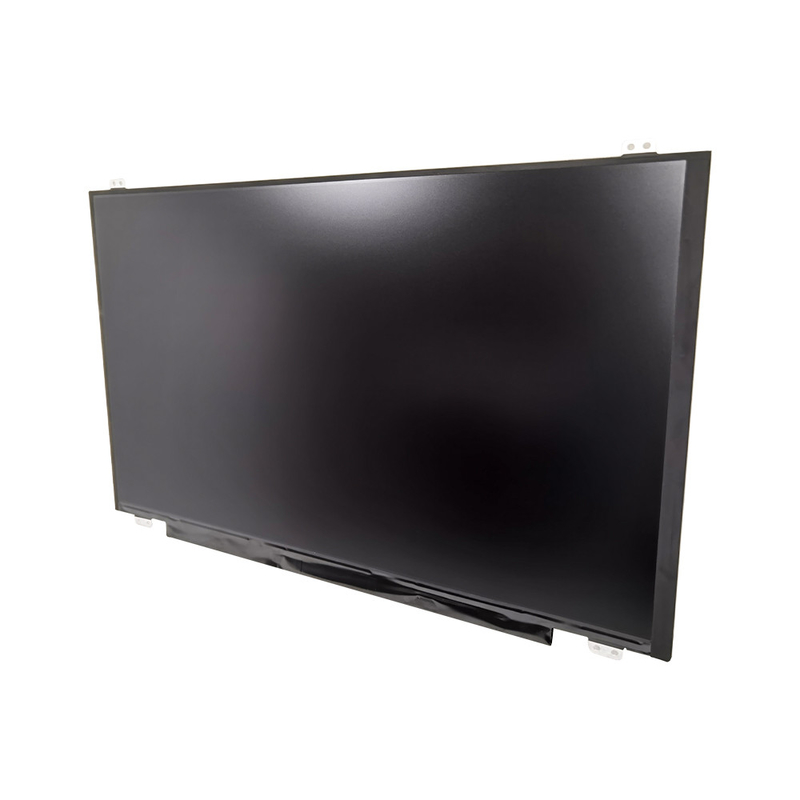

विनिर्देश 15.6 ”मॉडल (CJZN156CS01.300) LCM पर लागू होता है।
इस मॉडल में बैक-लाइट ड्राइविंग के लिए एलईडी ड्राइवर बनाया गया है।
मैट्रिक्स स्विचिंग डिवाइस के रूप में a- Si Thin Film Trans istor का उपयोग करता है।
इस TFT LCD में FHD रेसोल्यूशन के साथ 15.6 इंच का तिरछे मापा गया सक्रिय प्रदर्शन क्षेत्र है
(1,920 क्षैतिज गुणा 1080 लंबवत पिक्सेल सरणी)।प्रत्येक पिक्सेल को RED, GREEN, BLUE डॉट्स में बांटा गया है जो
ऊर्ध्वाधर पट्टी में व्यवस्थित हैं और यह मॉड्यूल 16.7M (6 बिट + 2FRC) रंग और रंग सरगम 45% प्रदर्शित कर सकता है।
इस मॉड्यूल के लिए इस्तेमाल किया गया टीएफटी-एलसीडी पैनल कम प्रतिबिंब और उच्च रंग प्रकार है।इसलिए, यह
मॉड्यूल पीओएस के लिए उपयुक्त है।
विशेषताएं
(1) 2 लेन ईडीपी इंटरफेस 2.7 जीबीपीएस लिंक दरों के साथ
(2) 16.7 एम (6 बिट + 2 एफआरसी) रंग गहराई, रंग सरगम 45%
(3) हरा उत्पाद (RoHS और हलोजन मुक्त उत्पाद)
(4) बोर्ड पर एलईडी ड्राइविंग सर्किट
(5) कम ड्राइविंग वोल्टेज और कम बिजली की खपत
सामान्य विवरण
| सक्रिय क्षेत्र | 344.16 (एच) x 193.59 (वी) | मिमी | |
| पिक्सेल की संख्या | 1920 (एच) x1080 (वी) | पिक्सल | |
| पिक्सेल पिच | 0.17925 (एच) एक्स × 0.17925 (वी) | मिमी | |
| पिक्सेल व्यवस्था | आरजीबी कार्यक्षेत्र पट्टी | ||
| रंग प्रदर्शित करें | 16.7M | ||
| रंगों के सारे पहलू | 45%@सीआईई1931 | ||
| प्रदर्शन प्रणाली | आम तौर पर काला | ||
| आयामी रूपरेखा | 359.50x206.50x3.2 | मिमी | |
| वज़न | 460 | जी | |
| सतह का उपचार | चमक विरोधी | ||
| सतही कठोरता | 3 ज | ||
| बिजली की खपत | ओसी:0.75 (अधिकतम) | एओसिक | |
| मॉड्यूल 3.564 (अधिकतम) | एनएक्स7 | ||
| वू | (@Mosaic .) |
विश्वसनीयता परीक्षण आइटम और इसकी शर्तों को नीचे दिखाया गया है।
| नहीं | परीक्षण चीज़ें | शर्तेँ |
| 1 | उच्च तापमान भंडारण परीक्षण | 60 ℃, 48 घंटे |
| 2 | कम तापमान भंडारण परीक्षण | -20 ℃, 48 घंटे |
| 3 | उच्च तापमान और उच्च आर्द्रता संचालन परीक्षण | 50 ℃, 80% आरएच, 48 घंटे |
| 4 | उच्च तापमान संचालन परीक्षण | 50 ℃, 48 घंटे |
| 5 | कम तापमान संचालन परीक्षण | 0 ℃, 48 घंटे |
विवरण
स्थिर विपरीत अनुपात परिभाषा, देखने के कोण कोण पर परिभाषित किए जाते हैं कि विपरीत अनुपात बड़ा है
Ansun के मॉड्यूल की लंबवत दिशा के सापेक्ष चार दिशाओं में 10 से अधिक (दो लंबवत कोण: ऊपर θy+ a
और नीचे y-;और दो क्षैतिज कोण: दाएँ x+ और बाएँ θx-)।माप का मानक सेटअप चित्र . में दिखाया गया है
8 और 9
यांत्रिक रूपरेखा आयाम
पैकिंग
भंडारण
(1) मॉड्यूल को लंबे समय तक उच्च तापमान और उच्च आर्द्रता में न छोड़ें।यह अत्यधिक अनुशंसित है
मॉड्यूल को 0 से 35 ℃ तापमान और 70% से कम की सापेक्ष आर्द्रता के साथ स्टोर करने के लिए तैयार किया गया।
(2) टीएफटी-एलसीडी मॉड्यूल को सीधी धूप में स्टोर न करें।
(3) मॉड्यूल को एक अंधेरी जगह में संग्रहित किया जाएगा।इस दौरान धूप या फ्लोरोसेंट रोशनी लगाना प्रतिबंधित है
दुकान।
